Accès à distance par Internet

Pour la configuration de la prise en main à distance des automates avec l’eWON, nous utilisons les assistants de configuration.

8.1 Configuration de l’eWON

8.1.1 Configuration Système assistant

Dans Assistant système :

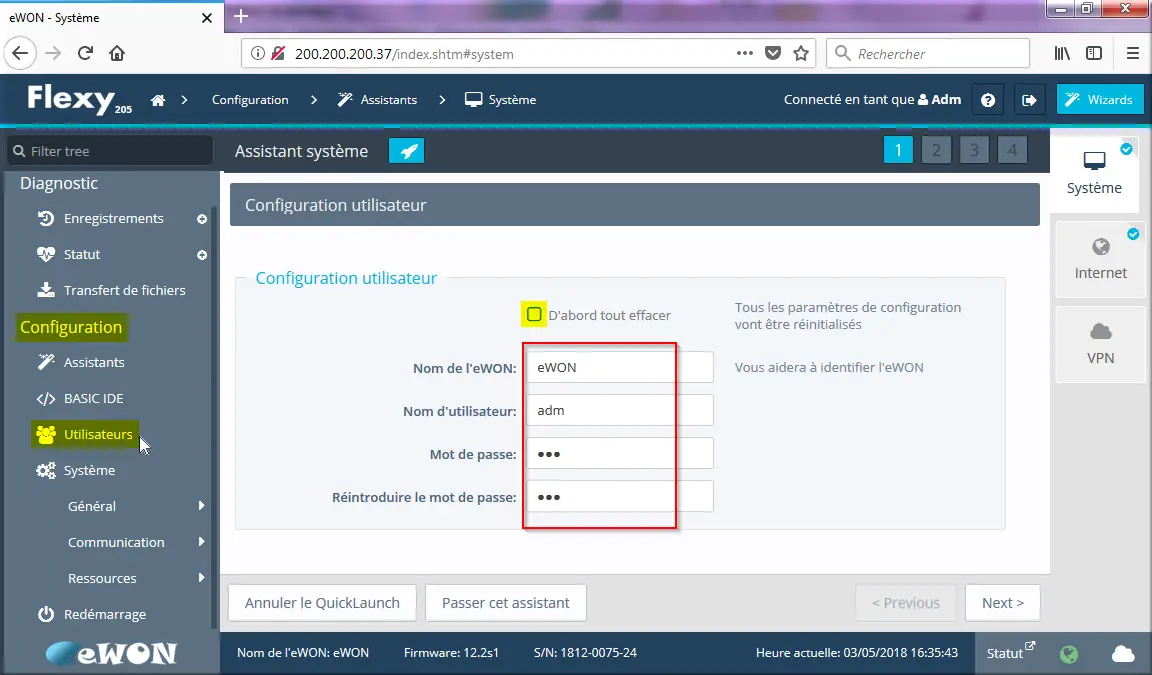

Figure 70 : Flexy Configuration utilisateur

1. Clic Configuration > Utilisateurs ;
2. Décocher ☐ D’abord tout effacer pour ne pas perdre les autres réglages ;
3. Nom de l'eWON : eWON ;
4. Nom d'utilisateur : adm ;
5. Mot de passe : *** ici valeur par défaut ;
6. Réintroduire le mot de passe : ***.

Dans Date et heure :

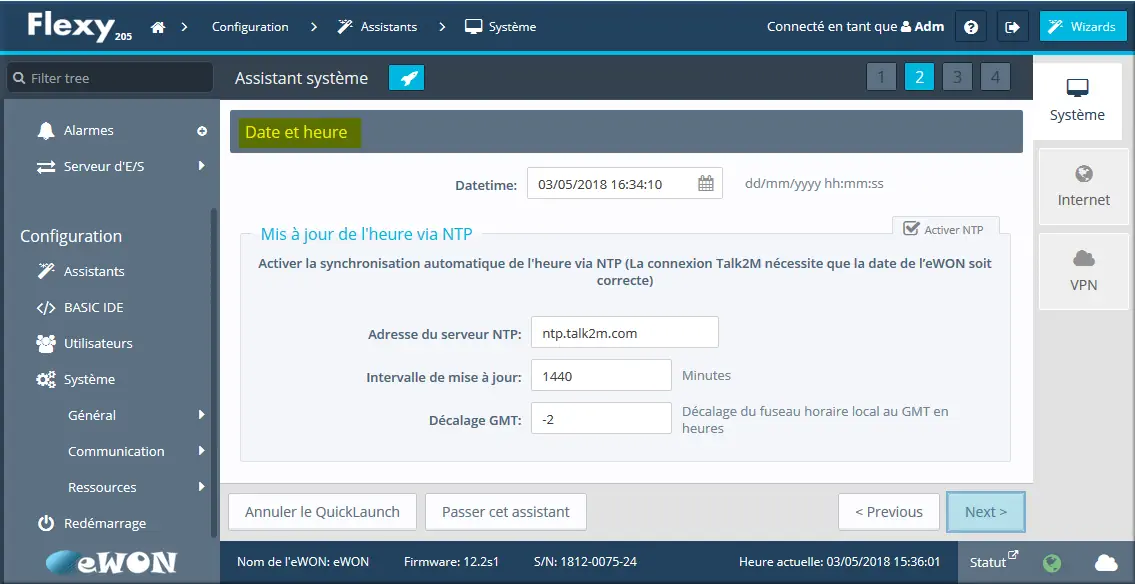

Figure 71 : Flexy Date et heure inchangée

1. Ne rien changer sur cette page.

Dans Configuraiton LAN/WAN :

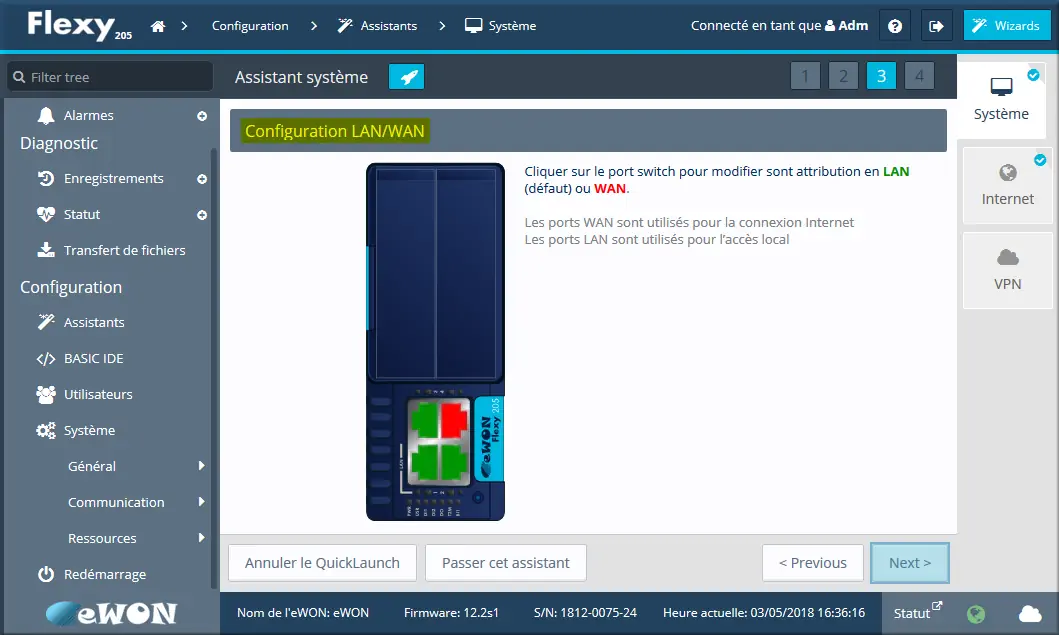

Figure 72 : Configuration LAN/WAN

Garder la configuration par défaut pour le réglage des ports :

1. Les ports numérotés 1 à 3 sont utilisés pour la connexion LAN réseau interne ;
2. Le port numéro 4 est utilisé pour la connexion WAN réseau Ethernet extérieure pour accès à distance.

Dans Diagnostic :

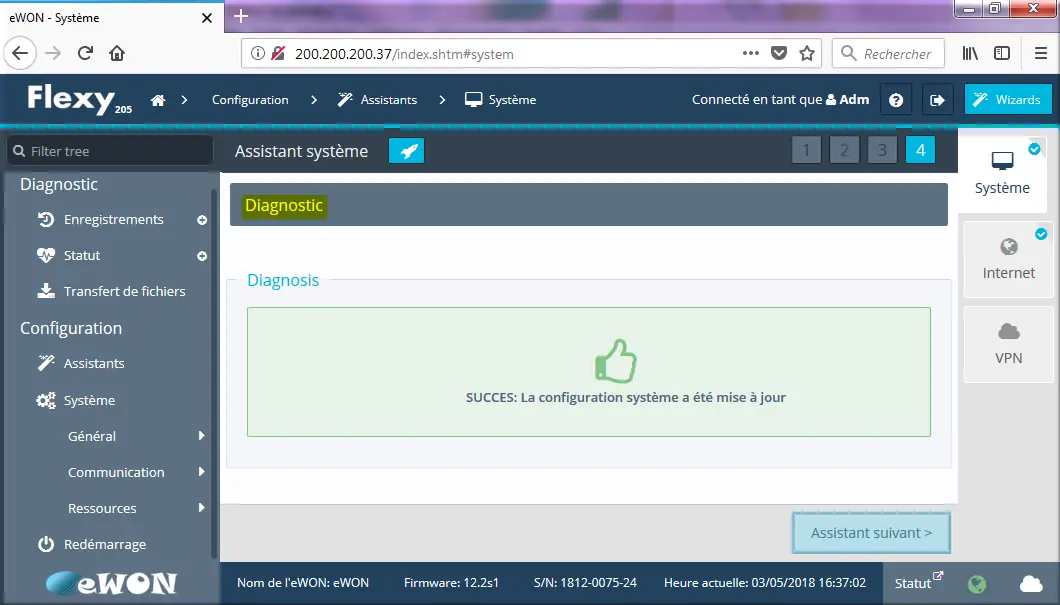

Figure 73 : Flexy Diagnosis

👍 SUCCES: La configuration système a été mise à jour. Cette boite de dialogue confirme la configuration du système.

1. Clic Assistant suivant >.

8.1.2 Configuration Internet assistant

Dans Connexion :

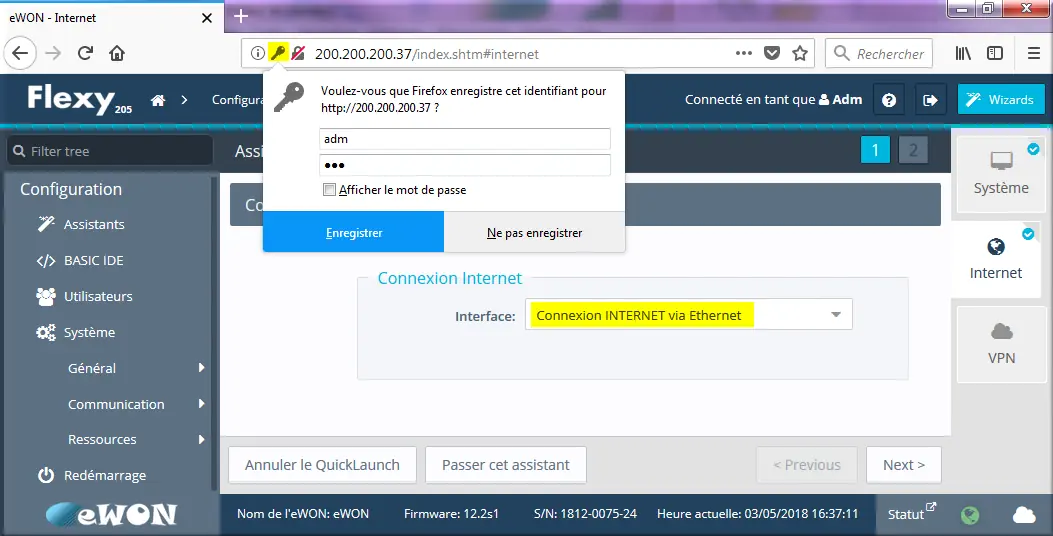

Figure 74 : Flexy FireFox Enregistrer identifiant

Interface : Connexion INTERNET via Ethernet sur le port 4 Wan de l’eWON.

Dans Connexion Ethernet WAN :

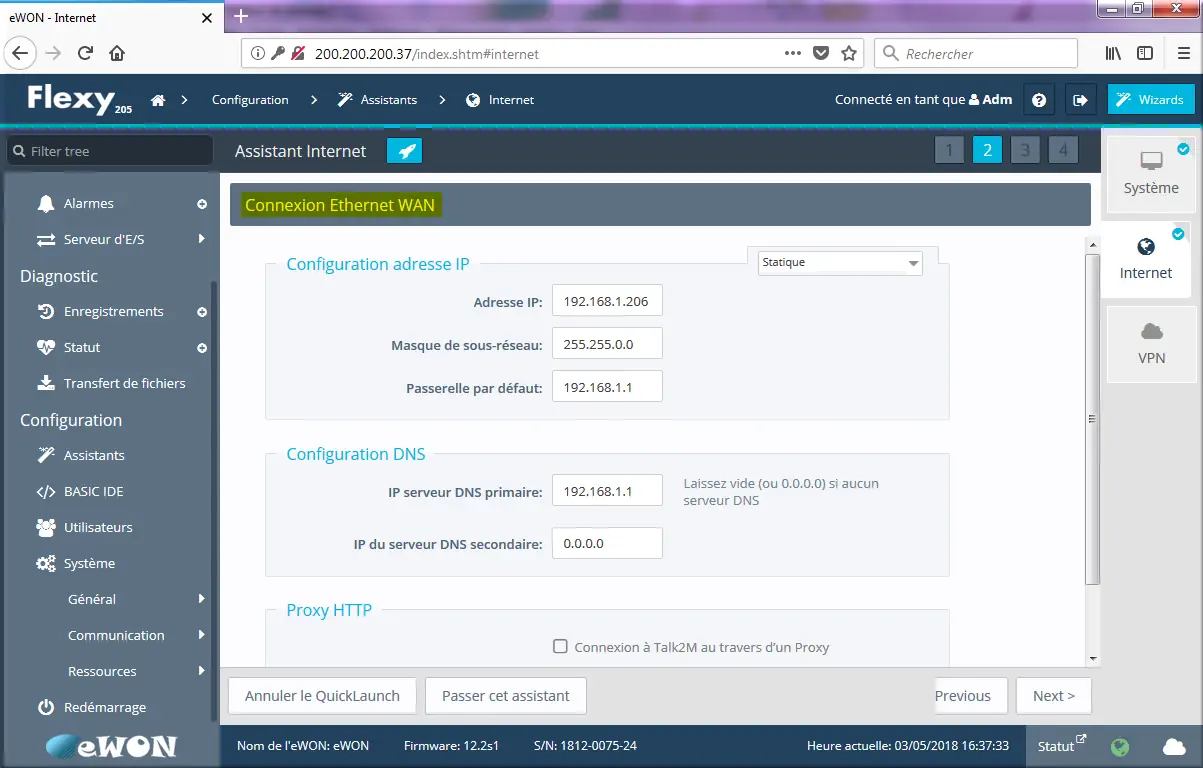

Figure 75 : Flexy Connexion Ethernet WAN

Prm INTERNET du port 4 pour connexion INTERNET dans le bât. rouge :
Adresse IP : 192.168.1.206
Masque de sous-réseau : 255. 255.0.0
Passerelle par défaut : 192.168.1.1
⚠ Attention : cette configuration est propre à chaque site.

Dans Validez contre connexion Internet :

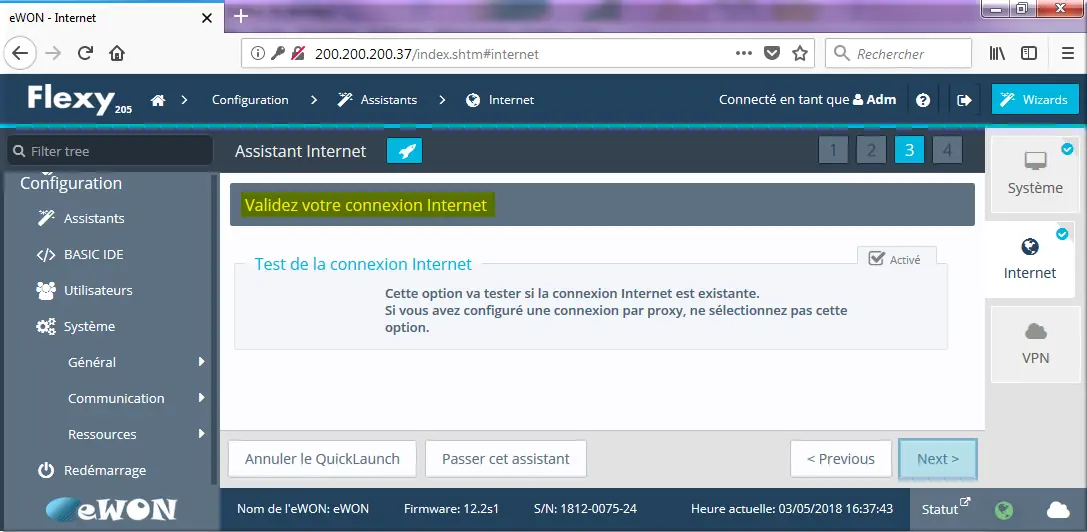

Figure 76 : Flexy Test de la connexion Internet

À la fin de la configuration, un test est automatiquement lancé pour vérifier les paramètres INTERNET :
Test de la connexion internet :
Cette option va tester si la connexion Internet est existante.
Si vous avez configuré une connexion par proxy, ne sélectionnez pas cette option.

Dans Test en cours :

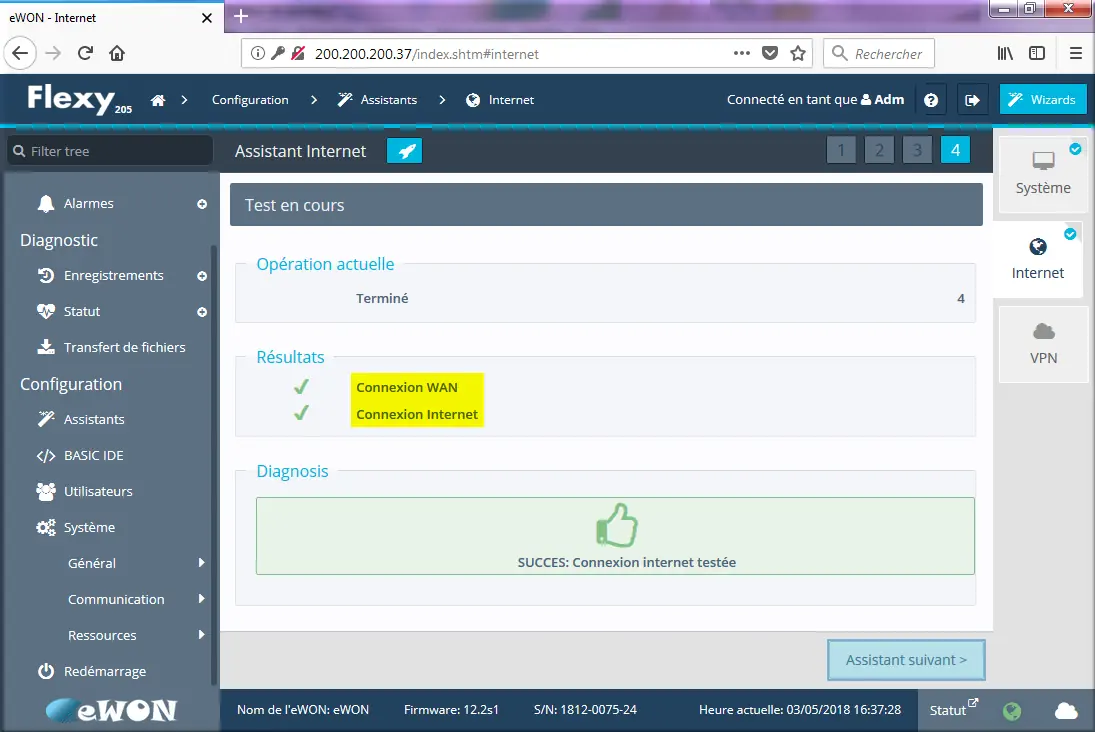

Figure 77 : Flexy SUCCES Connexion internet

👍 SUCCES: Connexion internet testée

• Cette boîte de dialogue confirme la configuration correcte du système.
• En cas d’échec, relancer l’assistant et vérifier vos paramètres.

8.1.3 Configuration VPN assistant

Dans Assistant de configuration :

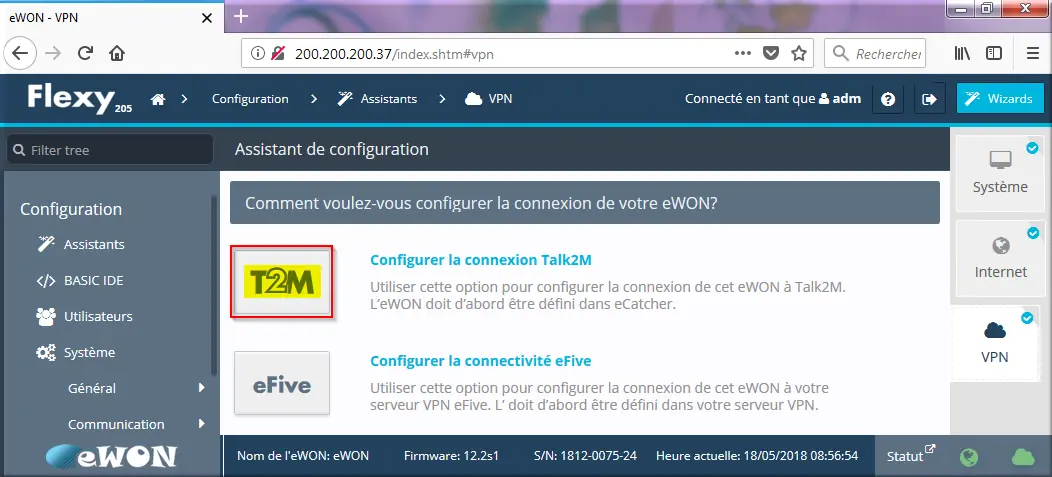

Figure 78 : Flexy Assistant conf Talk2M

1. Clic T2M Configurer la connexion Talk2M.

Dans Talk2M :

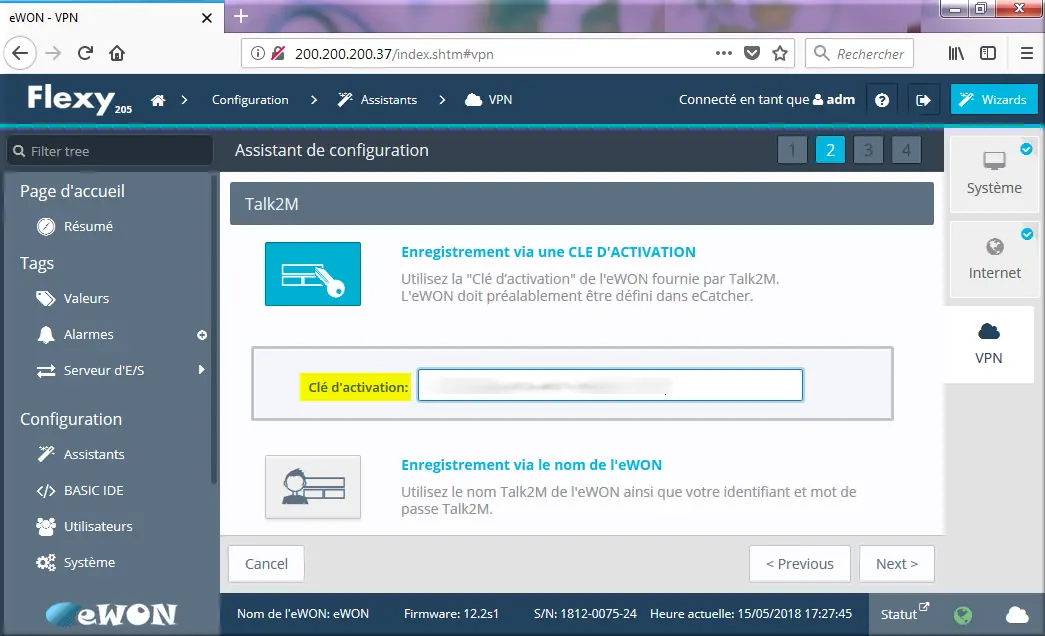

Figure 79 : Talk2M Cl& d’activation

1. Clé d’activation : fournie par l’app eCatcher lors de l’enregistrement de l’eWON sur Talk2M.

Voir Configuration eCatcher

Dans Configuration Proxy :

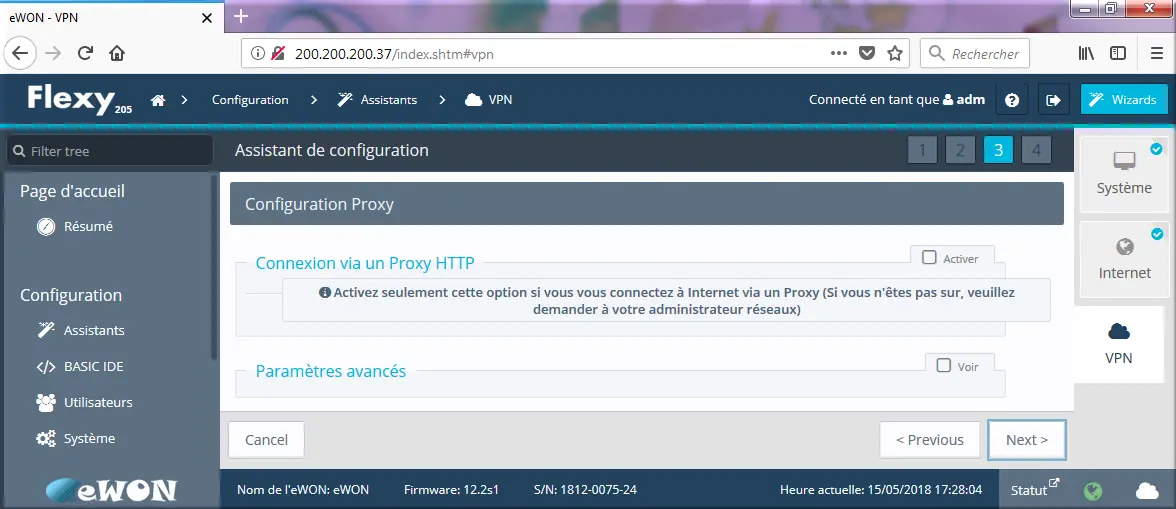

Figure 80 : Flexy Configuration Proxy

1. Décocher ☐ Activer.

Si Connexion via un Proxy HTTP est nécessaire :

⚠ Attention : la configuration avancée Proxy HTTP nécessite de se faire aider par le service informatique.

Dans Test et configuration Talk2M :

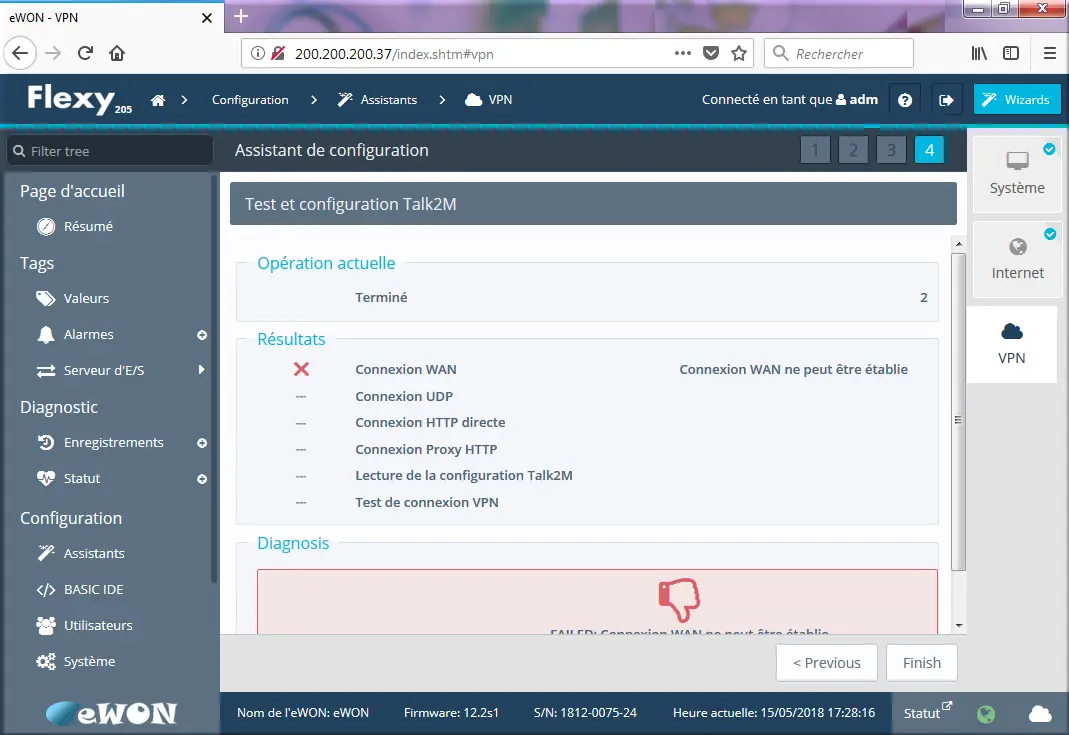

Figure 81 : Échec du test de connexion Talk2M

À la fin de la configuration un test est automatiquement lancé pour vérifier les paramètres VPN.
👎 En cas d’échec, relancer l’assistant et vérifier vos paramètres.

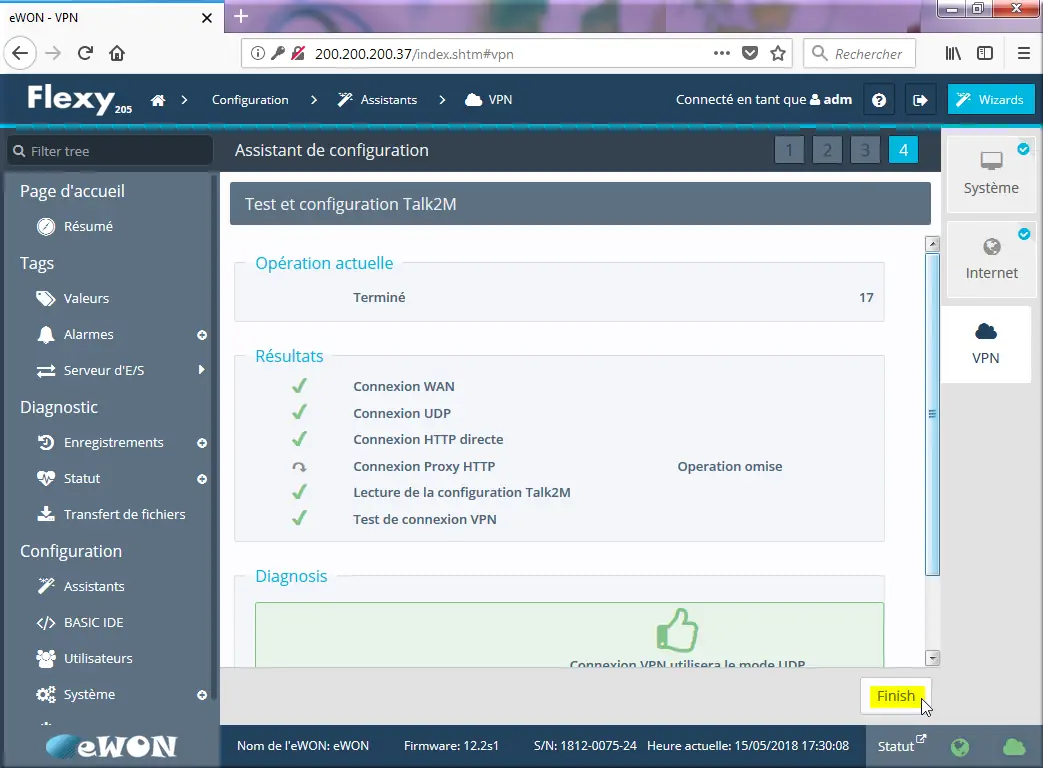

Figure 82 : Talk2M Diagnosis OK

Diagnosis
👍 Connexion VPN utilisera le mode UDP.

1. Clic Finish.

8.2 Configuration eCatcher

Pour la configuration par eCatcher :

1. Installer le logiciel eCatcher disponible sur le site eWON ;
2. Lancer eCatcher sur un PC connecté à Internet.

8.2.1 Création d’un compte

Cette opération est à faire si vous ne posséder pas de compte eCatcher.
Dans eCatcher :

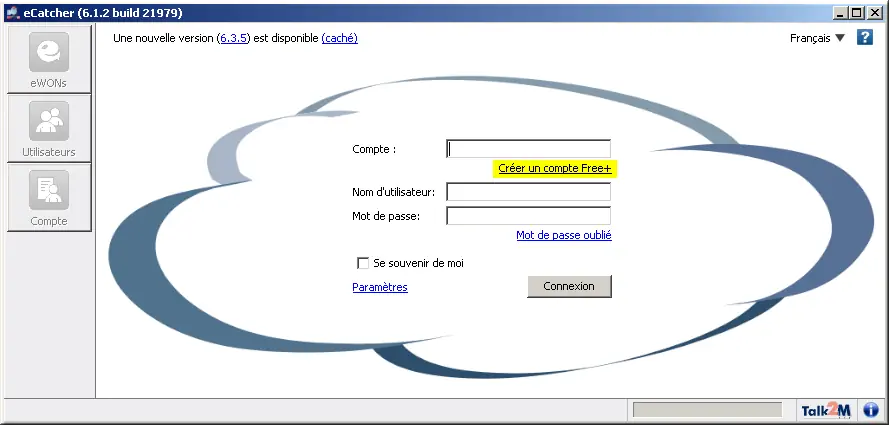

Figure 83 : eCatcher Login

1. Compte : clic Créer un compte Free+.

Dans Nouveau compte :

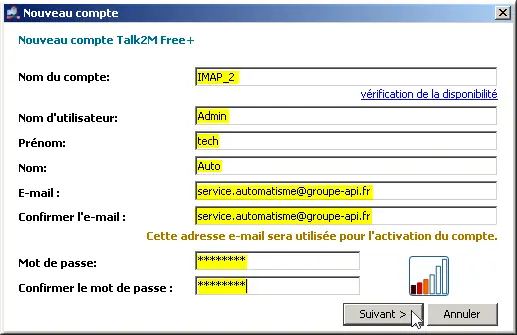

Figure 84 : Boîte de dialogue Nouveau compte

1. Nom du compte: IMAP_2
2. Nom d'utilisateur: Admin
3. Prénom: tech
4. Nom: Auto
5. E-mail : service.automatisme@groupe-api.frCette adresse e-mail sera utilisée pour l'activation du compte.
6. Mot de passe : *********

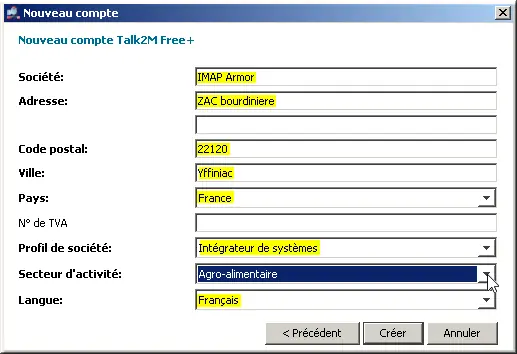

Figure 85 : Information sur le compte

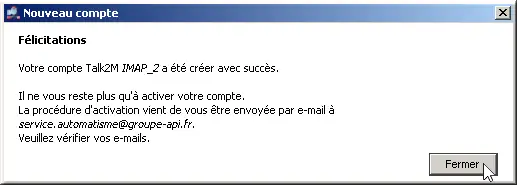

Figure 86 : Compte créé avec succès

Pour finaliser l’activation votre compte, cliquer sur le lien envoyé à l’adresse mail renseignée.

8.2.2 Déclaration de l’eWON

1. Connexion à votre compte Talk2M

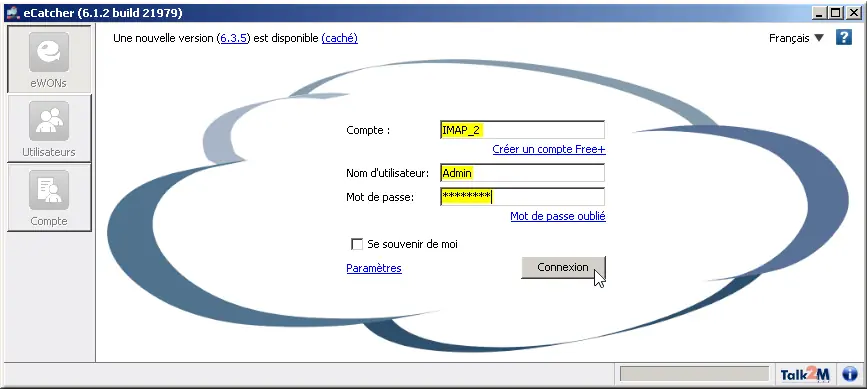

Figure 87 : Ouverture de session Talk2M

1. Compte : IMAP_2
2. Nom d'utilisateur: Admin
3. Mot de passe : *********
4. Clic Connexion

2. Ajouter votre eWON

Figure 88 : eCatcher bouton Ajouter

1. Clic Ajouter.

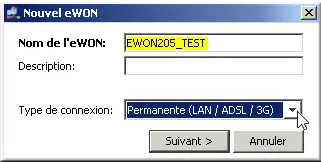

Figure 89 : Donner un nom à votre eWON

Nom de l'eWON: EWON205_TEST

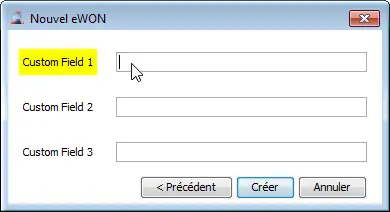

Figure 90 : Saisir Custom Field 1

1. Custom Field 1 : saisir si besoin une description ;
2. Clic Créer.

L’eWON est déclaré.

Clic icône eWONs
Dans Connectivité Talk2M: EWON2025_TEST :

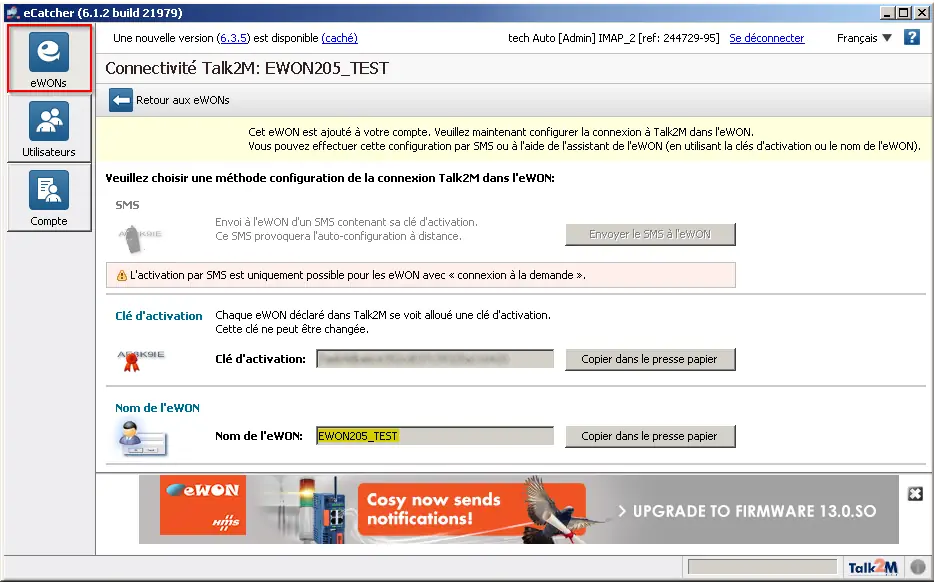

Figure 91 : Clé d’activation

Chaque eWON déclaré dans Talk2M se voit alloué une clé d'activation.

⚠ Attention : la clé d'activation ne peut être changée.

1. Clé d’activation: clic Copier dans le presse papier ;
2. Clic Retour aux eWONs pour l retourner à la page d’accueil.

La clé d’activation qui se crée est à renseigner dans l’assistant de configuration VPN de l’eWON. Elle est propre à chaque appareil.
Voir le chapitre 9.1.3 Configuration VPN assistant

Dans Connexion active :

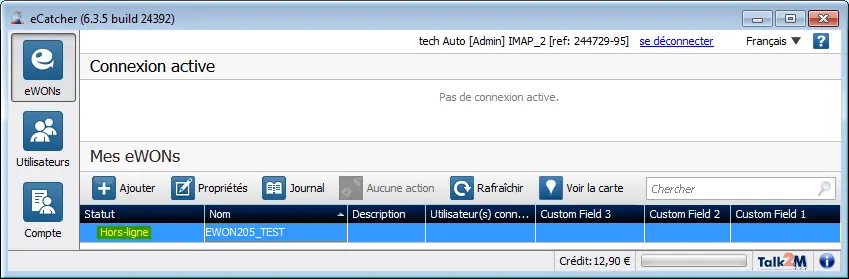

Figure 92 : eWON Hors ligne

Pas de connexion active.
EWON205_TEST a pour Statut : Hors ligne.

Dans Mes eWONs :

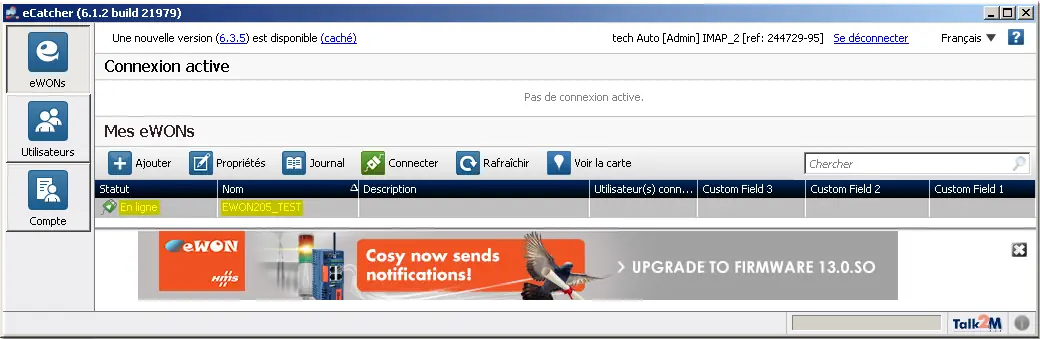

Figure 93 : Mes eWONs Connexion active

1. Clic Connecter.

Quand l’eWON est connecté à Internet et que la clé d’activation est correctement saisie, EWON205_TEST a pour Statut : En ligne.

8.3 Test de prise en main à distance

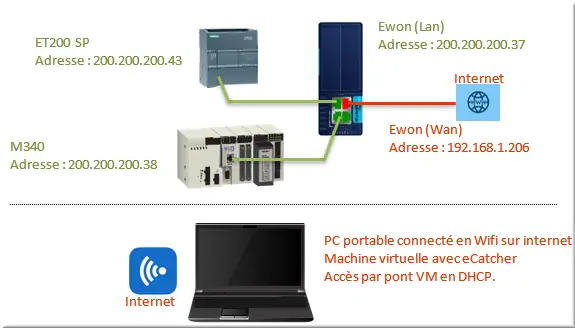

1. Schéma de principe de la maquette avec ET200 SP et M340

Figure 94 : Architecture réseau internet

2. Connexion à Talk2M.

Figure 95 : eCatcher Connecter Talk2M

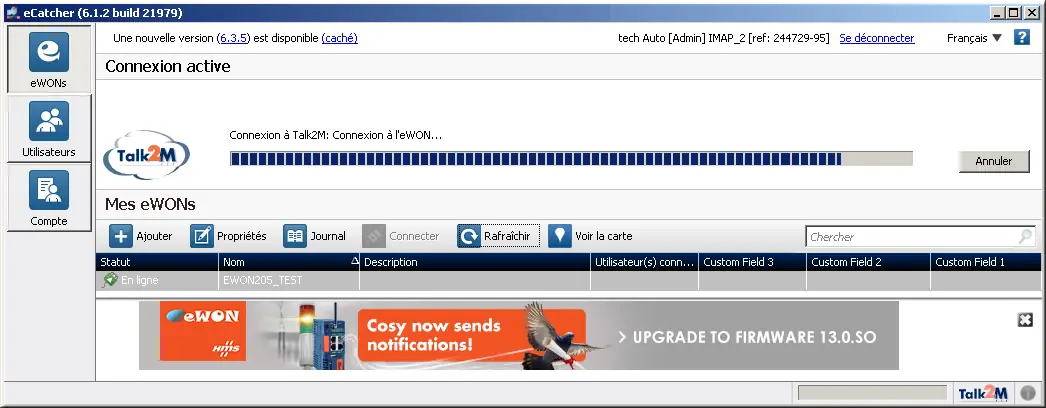

Figure 96 : Connexion à Talk2M encours

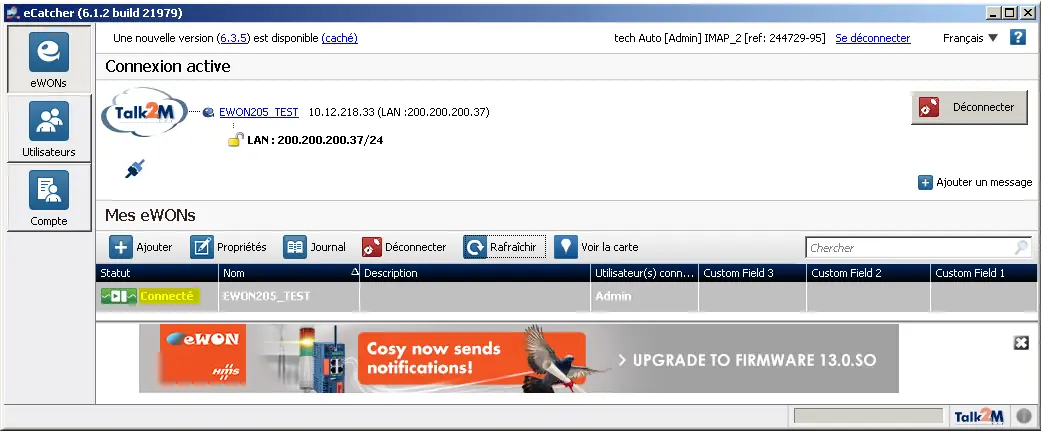

Figure 97 : Connexion à Talk2M établie

Lancer eCatcher sur la machine virtuelle du PC

1. Sélectionner votre eWON dans la liste et cliquer sur le bouton Connecter ;
2. Attendre la connexion à Talk2M ;
3. L’eWON apparaît en statut: Connecté.

Sous Connexion active : voir EWON205_TEST et son adresse IP.

3. Connexion au M340.

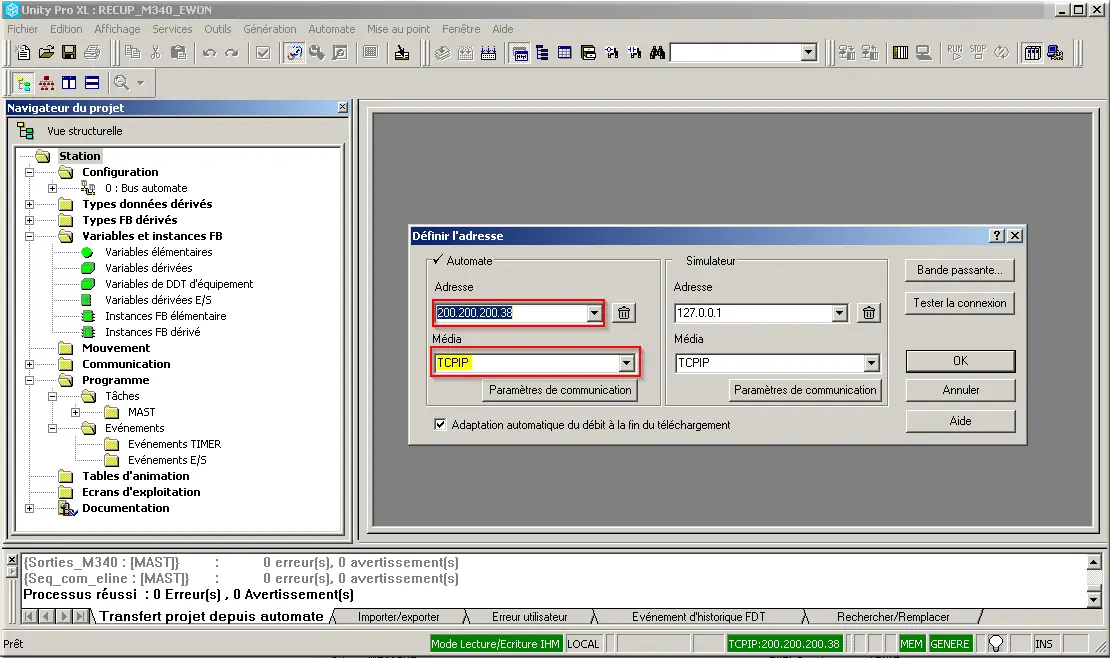

Figure 98 : Schneider Unity Pro projet 340

1. Ouvrir Unity, projet du M340 ;
2. Dans Définir l’adresse, Adresse : IP de l’automate. Média : TCPIP ;
3. Clic Connecter.

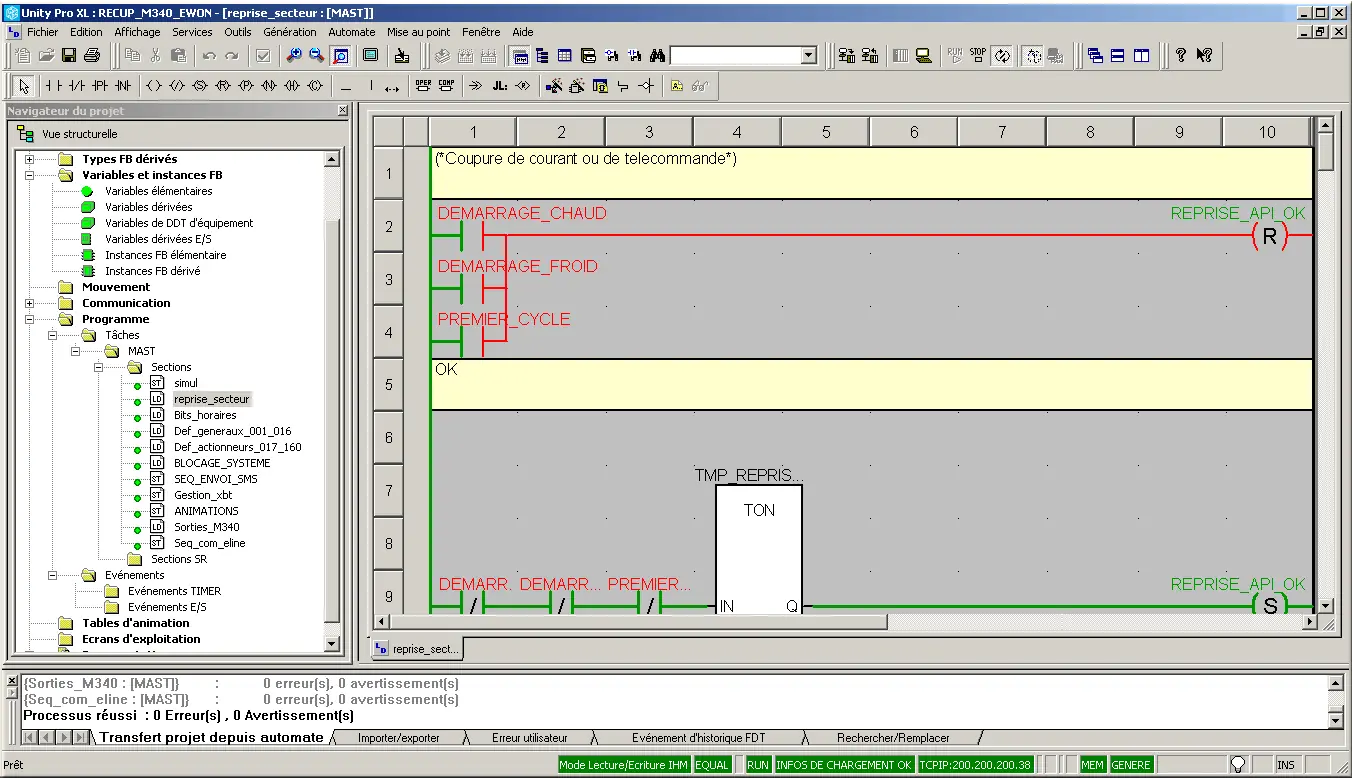

Figure 99 : LD visu dynamique reprise-secteur

1. L’automate est connecté ;
2. Il est possible de récupérer le projet dans l’automate : réussi seulement après 3 tentatives ;
3. Il n’est pas utile dans la configuration Ethernet de l’automate de déclarer l’eWON en passerelle.

4. Connexion au ET200 SP.

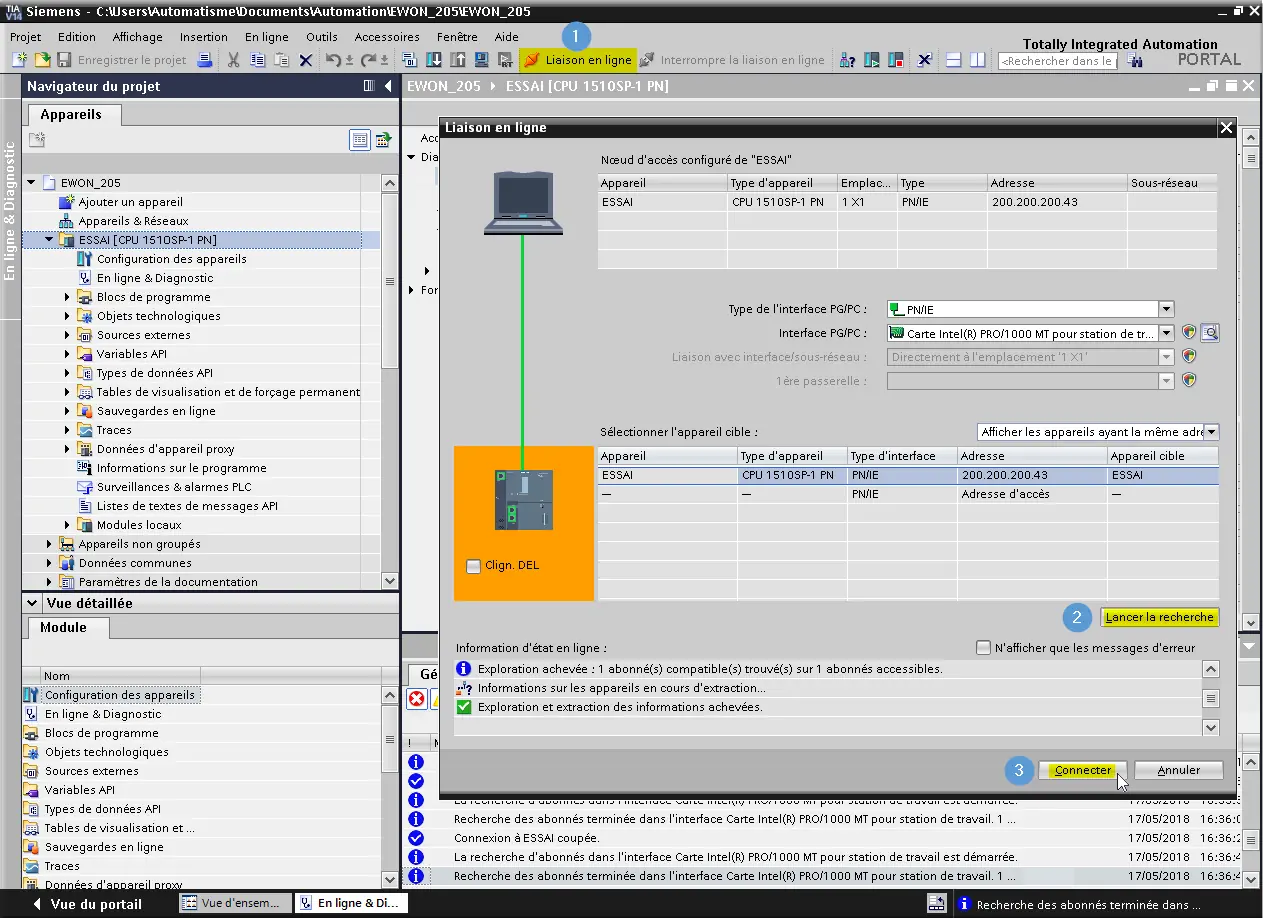

Figure 100 : Siemens TIA-Portal projet ET200 SP

Ouvrir Tia Portal et le projet de l’ET200 SP :

1. Clic Liaison en ligne étendu pour avoir la fenêtre ci-dessus ;
2. Lancer la recherche pour trouver l’automate ;
3. Clic Connecter.

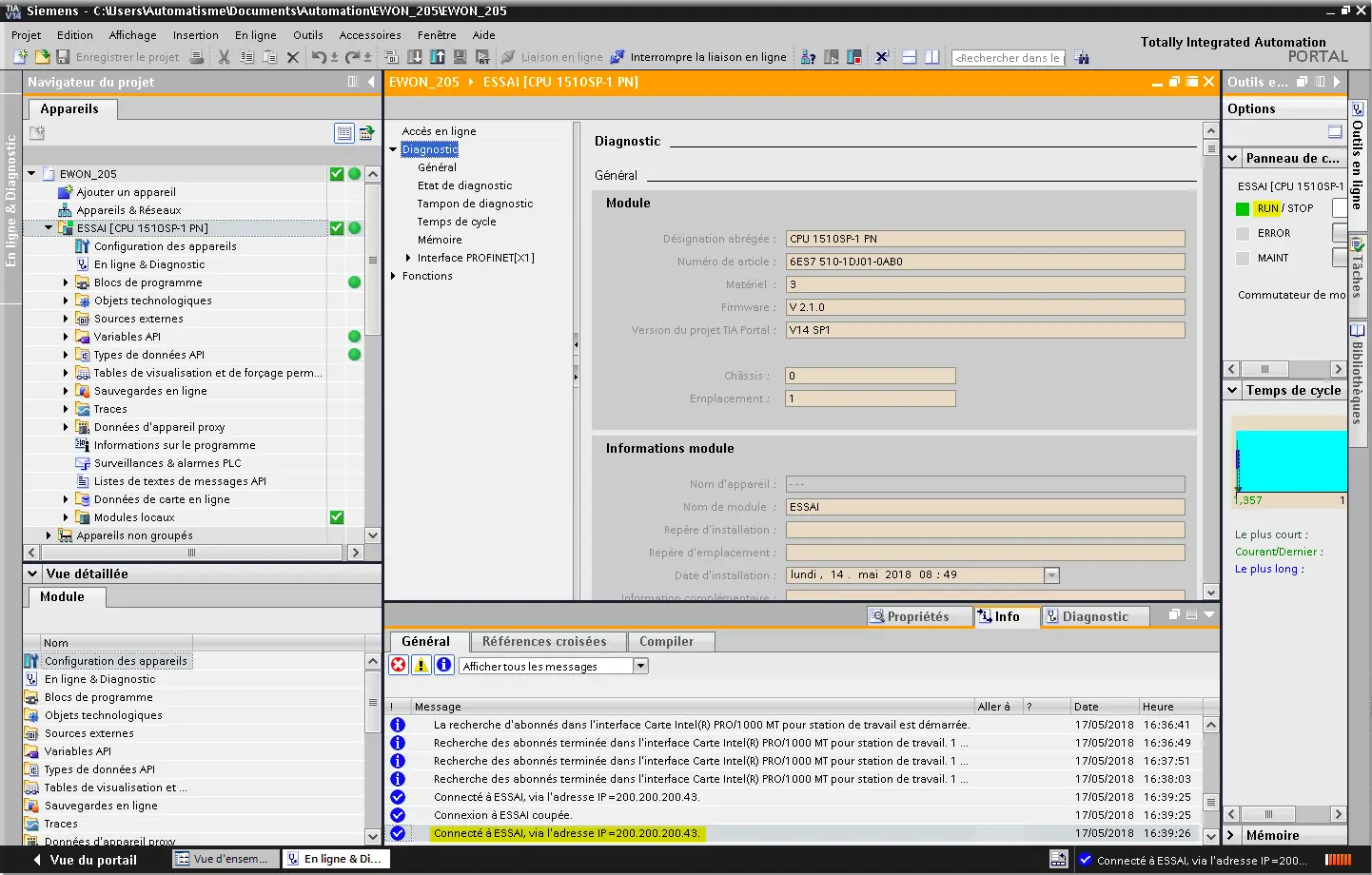

Figure 101 : Écran de diagnostic de l’automate

• L’automate est connecté.
• Exemple, écran de diagnostic de l’automate.
